Описание

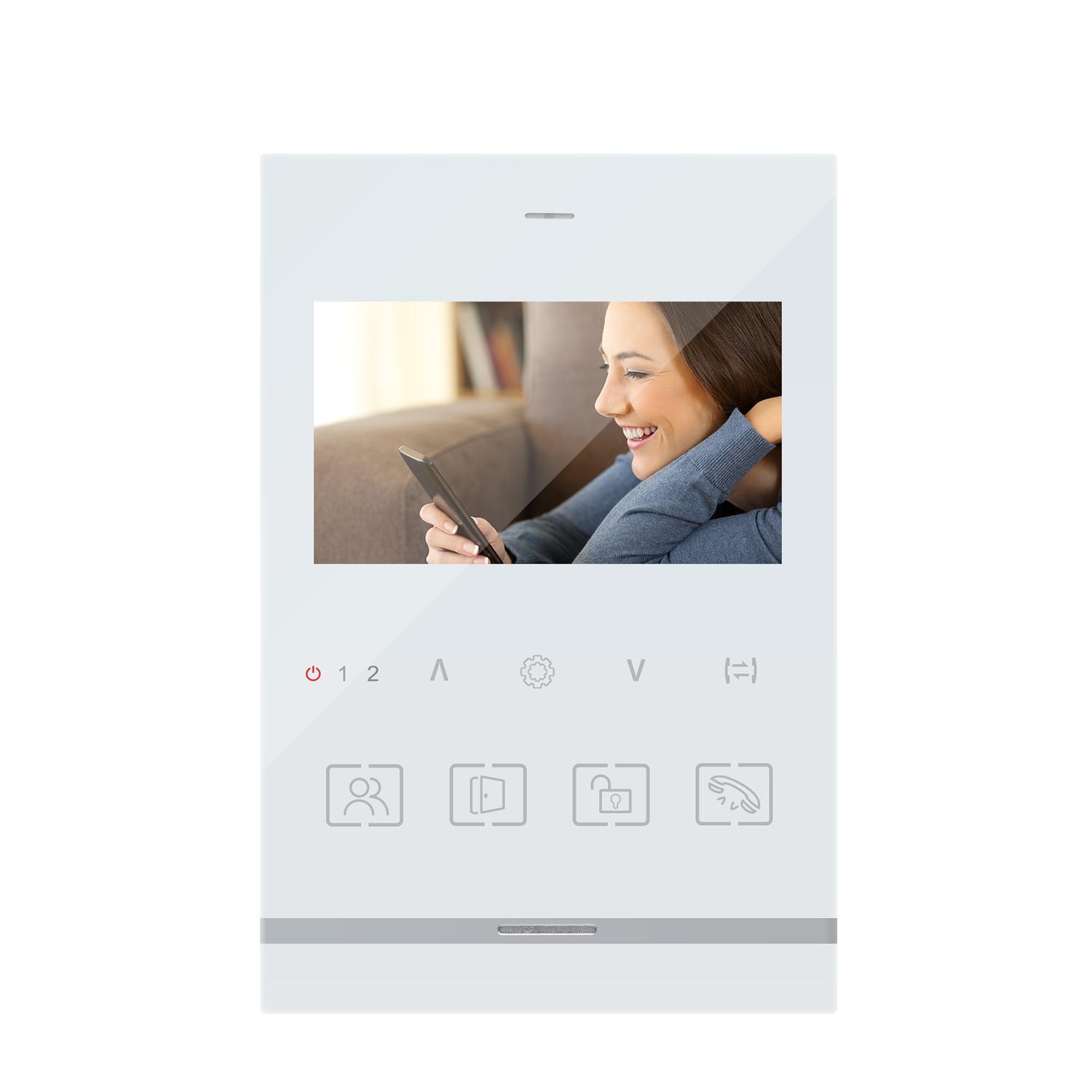

Монитор домофона (далее монитор) является неотъемлемой частью системы 4-х проводного индивидуального видеодомофона. Он обеспечивает вызов (звонок) от посетителя, разговор и видеонаблюдение за посетителем, открывание электроуправляемого замка.
Монитор устанавливается внутри помещения в месте, легко доступном из всех комнат. Обычно его устанавливают в прихожей, коридоре и т.п. недалеко от входной двери. Также возможна установка нескольких мониторов для удобства доступа, например, в холлах на разных этажах.

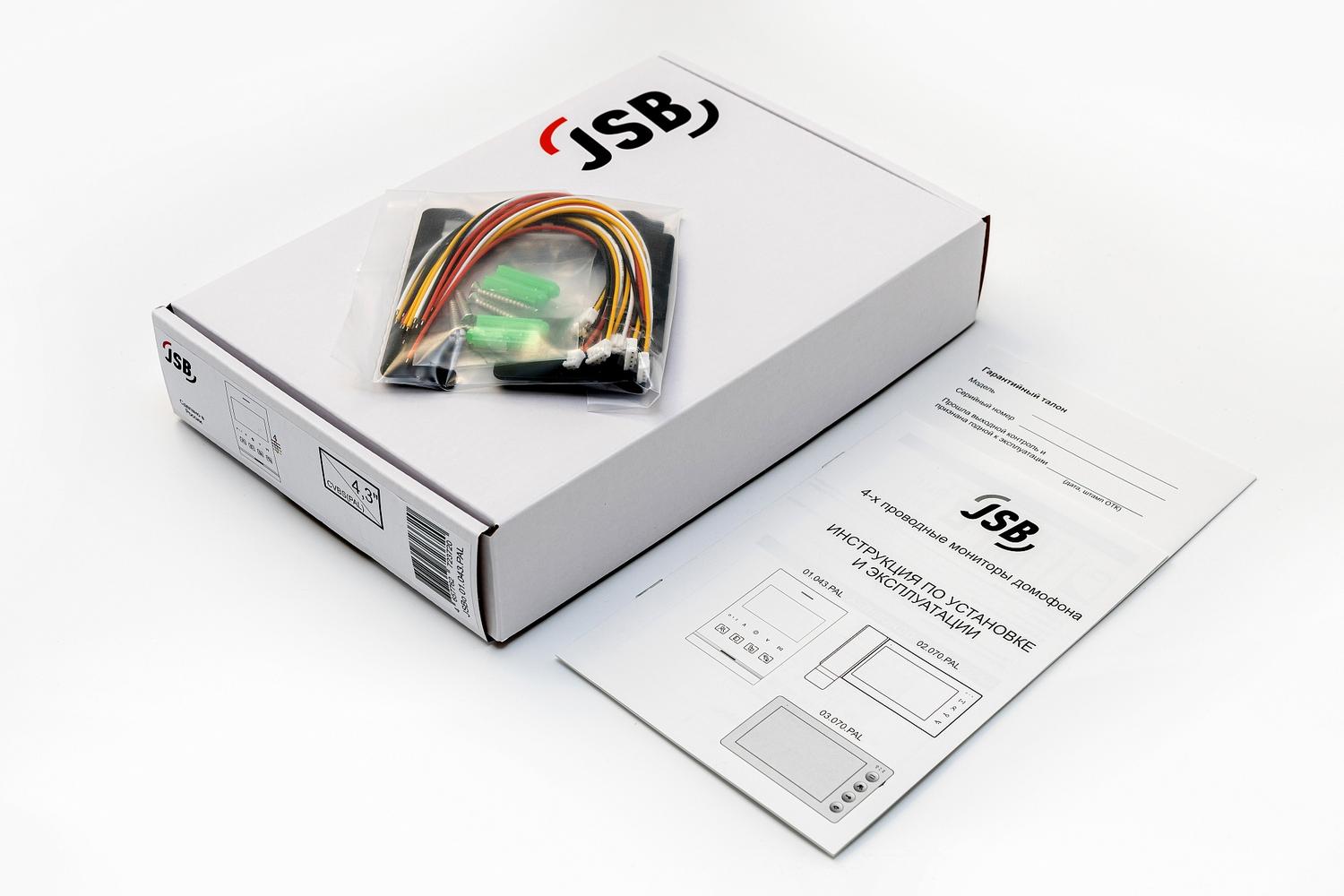

В комплект поставки входит:
Монитор 1 шт.

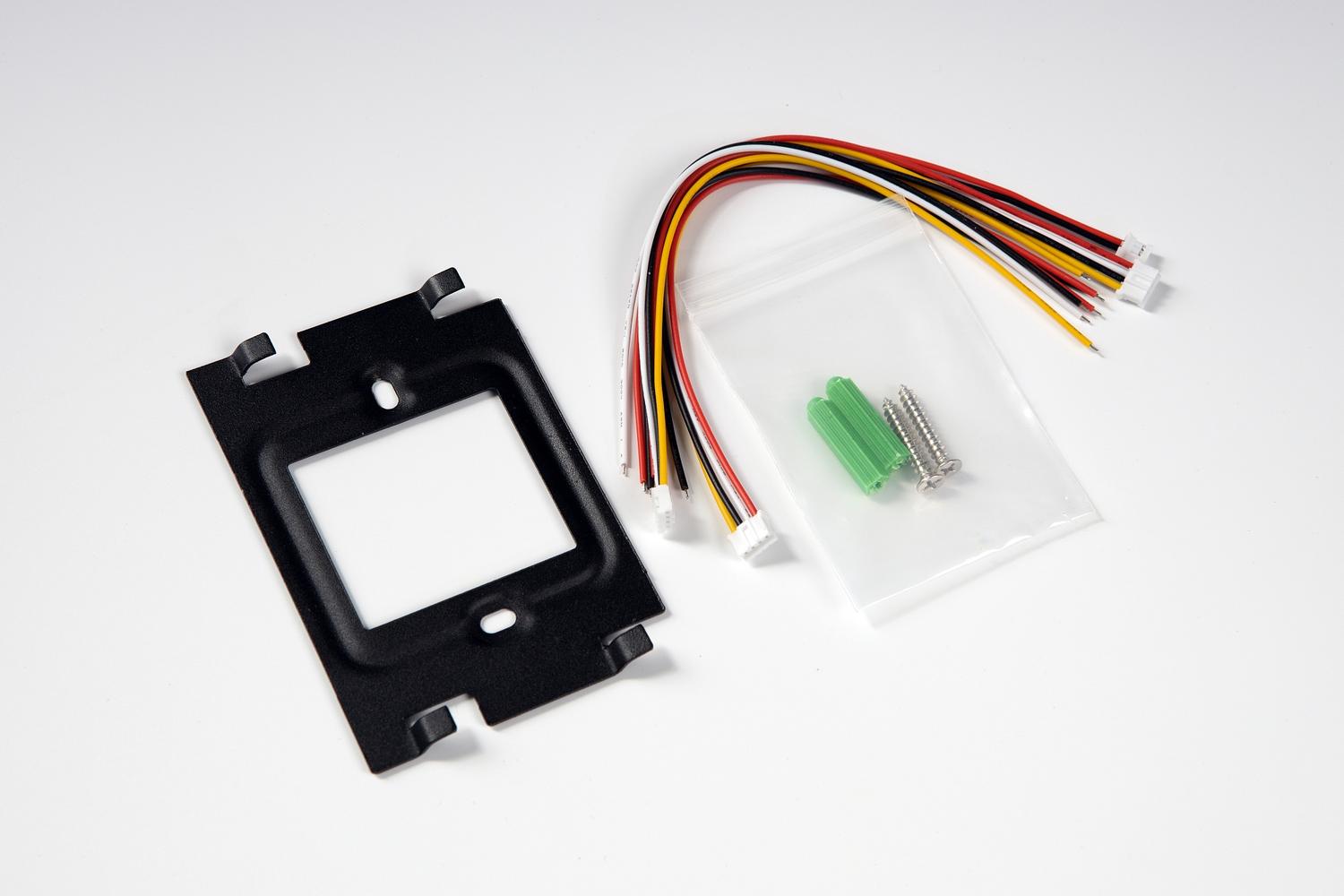

Кронштейн 1 шт.
Комплект крепежных элементов (дюбеля, саморезы) 1 шт.
Кабель с 2-х контактным разъёмом 4 шт.
Кабель с 4-х контактным разъёмом 3 шт.
Руководство пользователя 1 шт.
Упаковка 1 шт.
Особенности:
Экран 4.3“ TFT LCD 480х272 пикселей
Поддерживаемые стандарты видео CVBS, PAL / NTSC
Аудиотракт На базе аудиопроцессора; максимальная мощность динамика 2 Вт
Длительность просмотра / беседы 120 секунд
Кнопки управления Сенсорные с подсветкой (активируется при нажатии)
Подключение вызывных панелей До 2-х шт
Подключение видеокамер До 2-х шт
Внутренний интерком безадресный, до 4-х мониторов в системе
Питание 100…240В AC или 12…14 В DC от внешнего блока питания
Потребление 1,8 … 3.6 Вт (в зависимости от режима) + потребление активных вызывных панелей
Максимальная нагрузка на встроенный блок питания 15 Вт
Габаритные размеры 177х174х13 мм
Условия эксплуатации
Монитор предназначен для эксплуатации внутри помещений.
Рабочая температура -10…+50 °С. Если монитор расположен в помещении с нерегулярным отоплением, то не следует отключать питание.
Запрещается эксплуатировать монитор во влажных помещениях и в помещениях где возможно выпадение конденсата.
Монтаж монитора
Монитор устанавливается в легко доступном месте из любой комнаты помещения, обычно во входной группе, например, прихожая, коридор, холл.
Рекомендуемая высота установки составляет 150…160 см.
Запрещается устанавливать монитор в непроветриваемых нишах или замуровывать в стену. Вентиляционные отверстия должны быть открыты.
Устанавливайте монитор не ближе 30 см. от места прокладки кабелей сети переменного тока во избежание фоновых помех и повреждения данных кабелей при креплении кронштейна.
Монитор должен располагаться вдали от воды, магнитных полей и агрессивных веществ.
