Описание

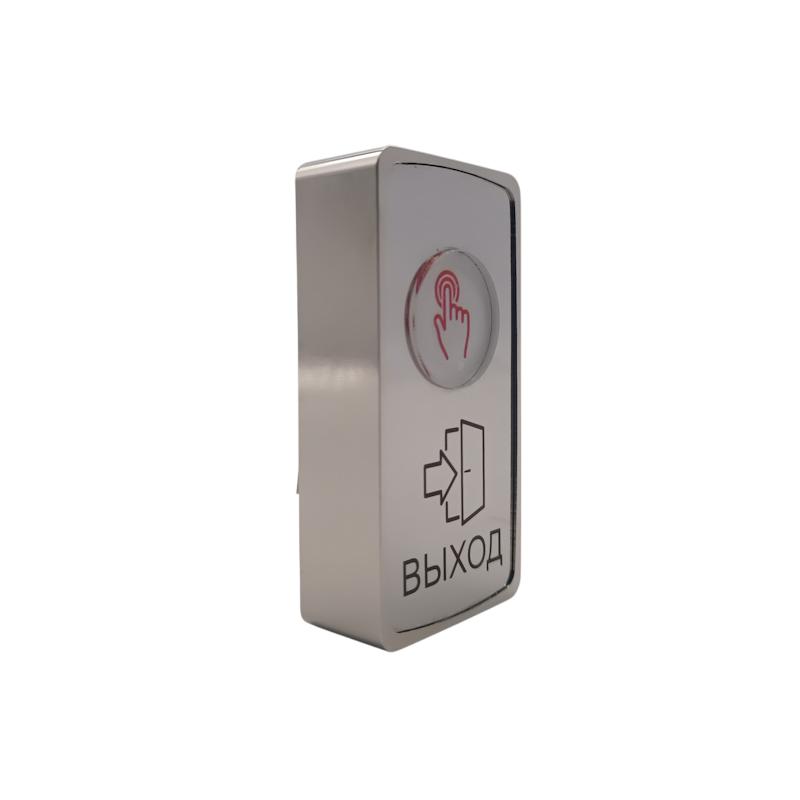

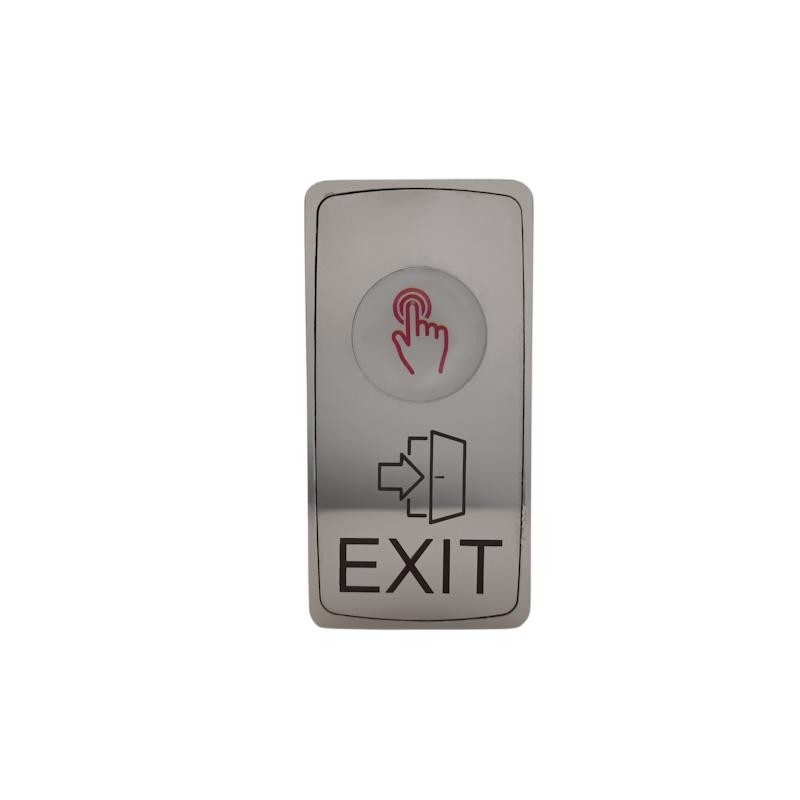

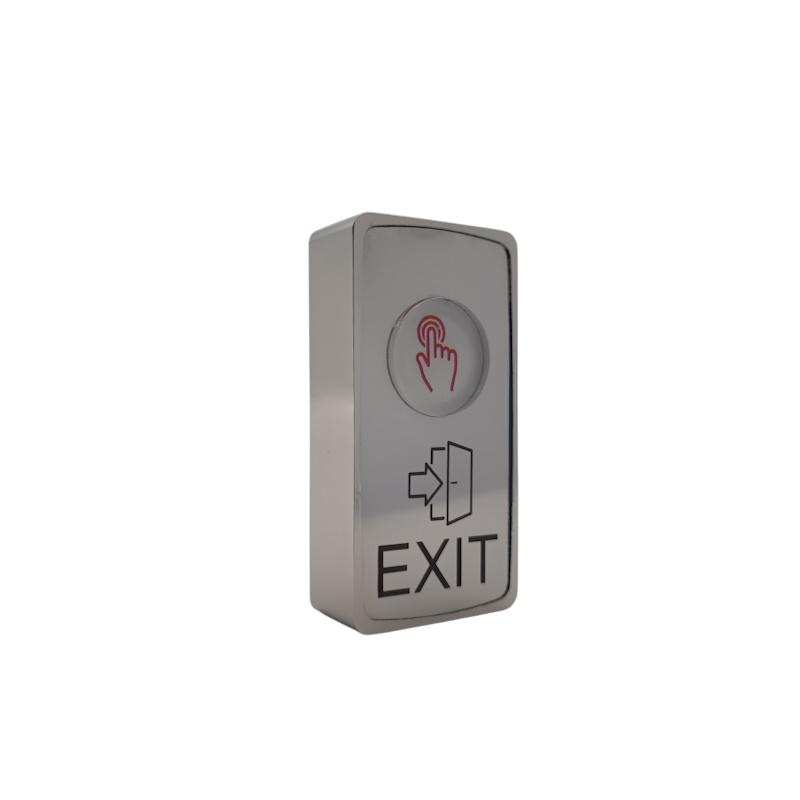

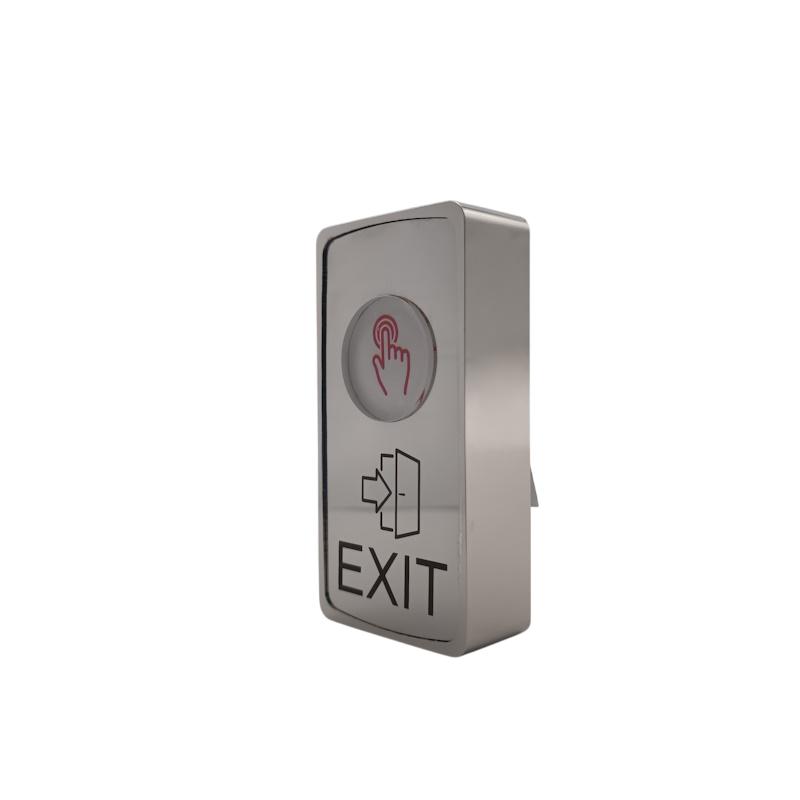

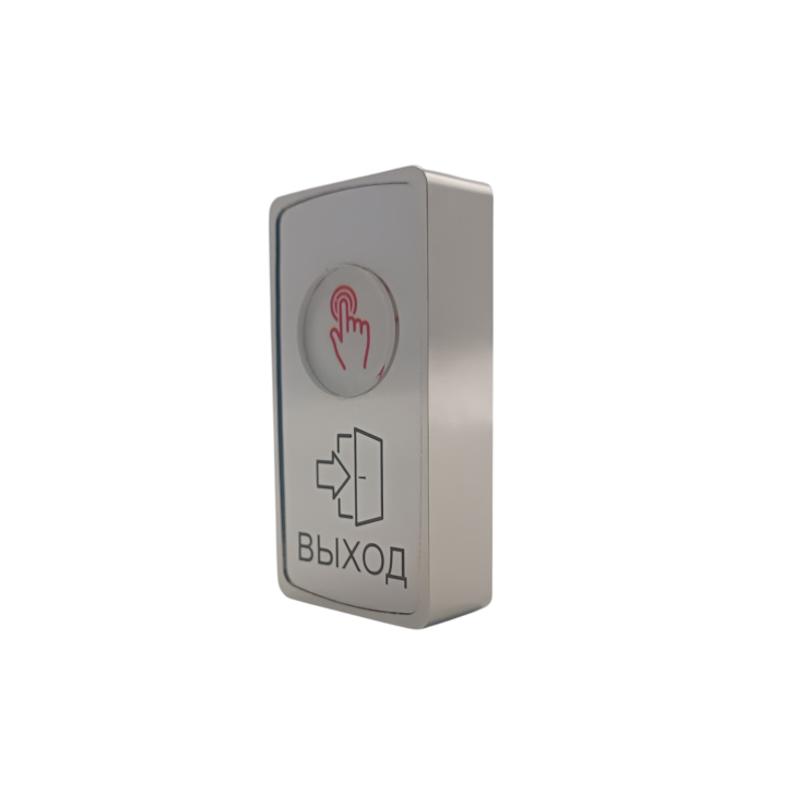

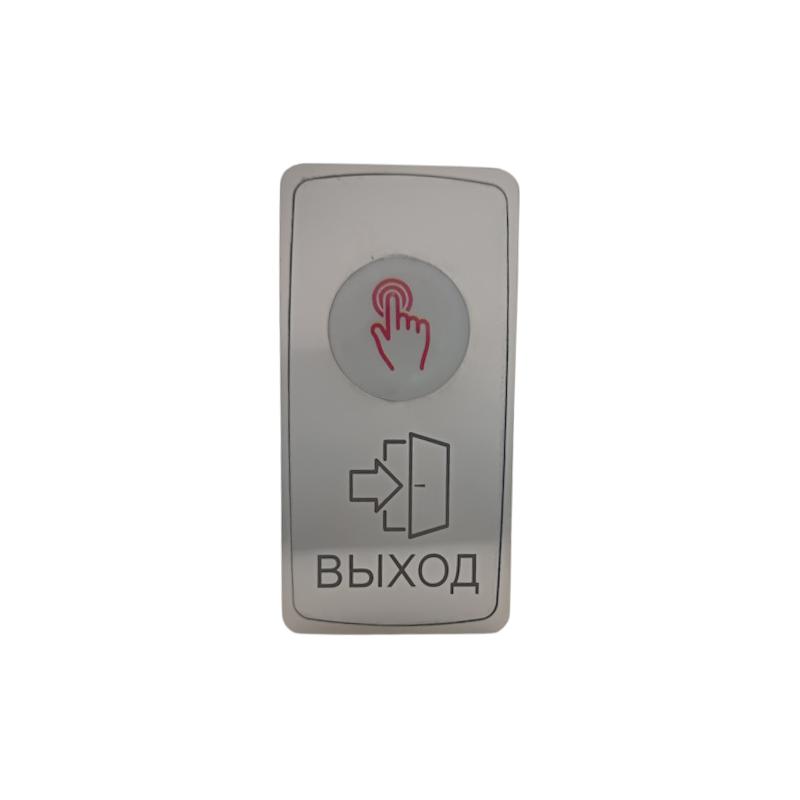

Сенсорная кнопка 8040.37.0 (далее изделие) предназначена для открывания электроуправляемого замка при выходе из охраняемой зоны (кнопка выхода) в домофонных системах или системах контроля и управления доступом.
Типовое место установки – рядом с дверью, калиткой, воротами и т.п. чтобы ее было удобно нажать выходя из помещения (охряняемой зоны).
Изделие имеет емкостной датчик, оно не чувствительно к влаге, загрязнениям, пыли и т.п., а также срабатывает через перчатки.
Выходной сигнал – замыкание контактов.
Индикация прикосновения – смена цвета подсветки с белого на зеленый.
Особенности:
Тип датчика – емкасной
Выходной интерфейс – замыкание контактов, макс. 36В и 100 мА
Индикация срабатывания – Световая, изменение цвета подсветки с белого на зеленый
Напряжение питания -DC 12…15 В.
Потребляемый ток – Менее 10 мА (при 12 В)
Габаритные размеры, ДхШхВ – 80х40х19 мм.
Материал лицевой части – полированная нержавеющая сталь 1мм.
УСЛОВИЯ ЭКСПЛУАТАЦИИ.
Изделие предназначено для эксплуатации как внутри помещений, так и на улице.
Температура окружающей среды: от – 30 °С до + 50 °С.
По возможности следует избегать прямого попадания на изделие атмосферных осадков, прямых солнечных лучей, песка, пыли.

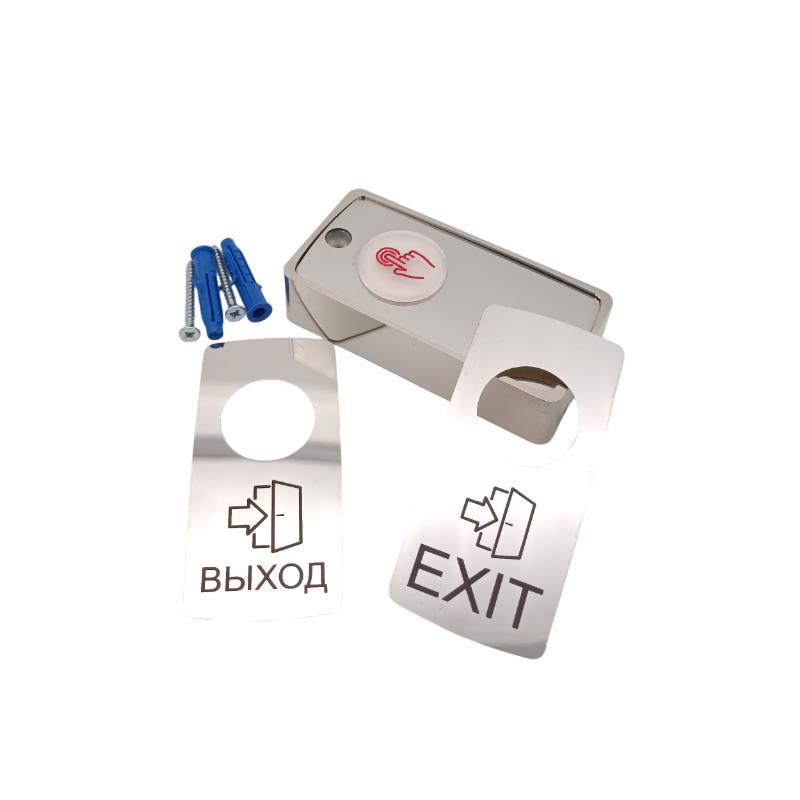

КОМПЛЕКТ ПОСТАВКИ.
1. Сесорная кнопка выхода – 1шт.
2. Лицевая часть -2шт.
3. Комплект-крепеж – 1шт.
4. Упаковка – 1шт.

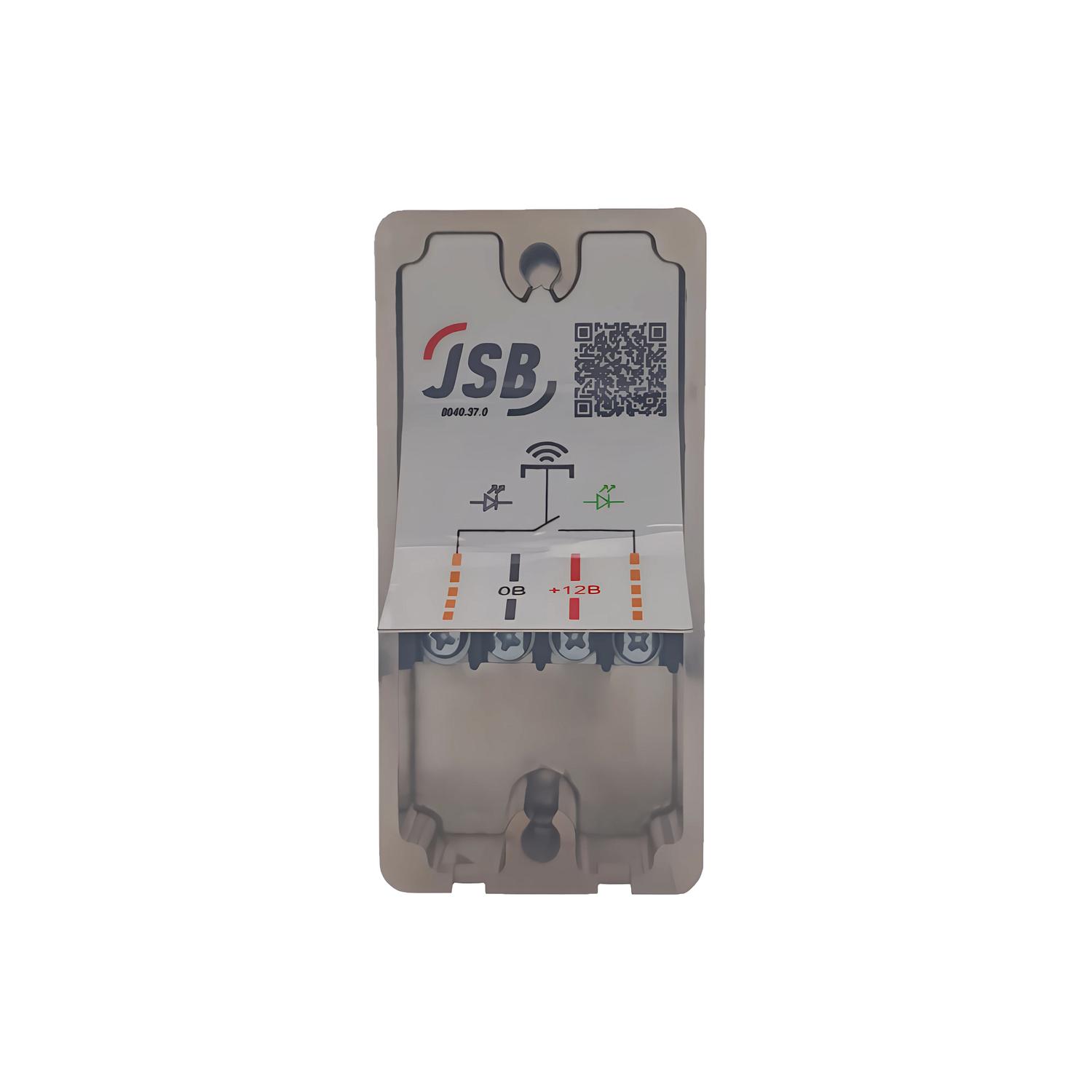

НАЗНАЧЕНИЕ ВЫВОДОВ.
Красный – плюс питания подсветки (12 В).
Черный – минус питания подсветки.
Желтый (белый) – коммутируемые контакты.
