Описание
Профессиональный готовый комплект для организации системы контроля и управления доступом (СКУД), включающий все необходимые компоненты для эффективной защиты объекта. Это универсальное решение объединяет электромагнитный замок, считыватель со встроенным контроллером, источник питания, кнопку выхода и комплект бесконтактных карт доступа. Все элементы тщательно подобраны и протестированы на совместимость, что гарантирует бесперебойную работу всей системы. Комплект СКУД №2 офис лайт представляет собой оптимальный выбор для быстрого развертывания надежной системы контроля доступа на различных объектах.

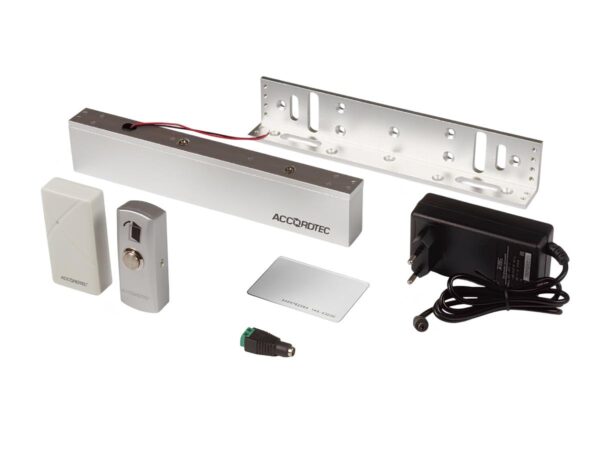

СОСТАВ КОМПЛЕКТА
1. ML-295A – Электромагнитный замок ACCORDTEC
Влагозащищенный электромагнитный замок для надежного удержания дверей с усилием до 280 кг, степенью защиты IP67, поддержкой напряжения 12/24 В и рабочим диапазоном температур от -40 до +50 °C.
2. LM-295A/350A – Универсальный уголок для замка
Монтажный алюминиевый уголок универсального типа для крепления электромагнитных замков ML-295A, ML-295AL и ML-350AL с коррозионной стойкостью и габаритными размерами 250 × 30 × 46 мм.
3. AT-PR702EM GR – Считыватель со встроенным контроллером
Бесконтактный считыватель формата EM-Marine со встроенной памятью на 10000 пользователей, степенью защиты IP68 и поддержкой интерфейса Wiegand 26/34.
4. AT-H805A – Кнопка выхода металлическая
Накладная металлическая кнопка для беспрепятственного выхода из помещения с контактами типа НО и способностью коммутировать напряжение до 36 В.
5. AT-ID02-EM – Бесконтактные карты EM-Marine (10 штук)
Ультратонкие пластиковые карты формата EM-Marine толщиной 0,84 мм с индивидуальными номерами и совместимостью со всеми считывателями стандарта EM4100.
6. ATEC-БП12-3 – Источник стабилизированного питания
Компактный источник питания с выходным напряжением 12,6 В и номинальным током 3 А, оснащенный защитой от короткого замыкания и перегрузки.
ОБЛАСТЬ ПРИМЕНЕНИЯ
Комплект СКУД №2 офис лайт является универсальным решением, эффективно применяемым в:
Офисных зданиях и административных центрах.
Жилых комплексах и многоквартирных домах.
Производственных предприятиях.
Учебных заведениях.
Медицинских учреждениях.
Финансовых организациях и банках.
Торгово-развлекательных центрах.
Складах и логистических центрах.
Охраняемых государственных учреждениях.
Гостинично-ресторанных комплексах.
ПРИНЦИП РАБОТЫ КОМПЛЕКТА
Система работает следующим образом:
Идентификация пользователя. Пользователь подносит карту AT-ID02-EM к считывателю.
Обработка данных. Встроенный контроллер считывателя обрабатывает информацию с карты и проверяет её в базе данных пользователей.
Открывание замка. При положительной идентификации на электромагнитный замок ML-295A подается сигнал открывания.
Прохождение через дверь. Пользователь открывает дверь, удерживаемую замком, и проходит в помещение.
Выход. При выходе пользователь нажимает кнопку AT-H805A, которая открывает замок и обеспечивает беспрепятственный выход.
Закрытие замка. При отпускании кнопки или истечении установленного времени замок автоматически закрывается.
Все компоненты системы питаются от источника ATEC-БП12-3, который обеспечивает стабильное напряжение 12 В для надежной работы оборудования.
РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ
Подготовка к монтажу. Перед началом работ проверьте наличие всех компонентов комплекта и подготовьте необходимый инструмент.
Выбор места установки. Определите оптимальное расположение всех компонентов системы с учетом удобства использования и требований безопасности.
Монтаж источника питания. Установите блок питания ATEC-БП12-3 в защищенном от влаги месте, вблизи источника электропитания 220 В.
Установка электромагнитного замка. Закрепите замок ML-295A на дверной коробке с использованием монтажного уголка LM-295A/350A. Убедитесь в правильной геометрии установки для обеспечения максимальной силы удержания.
Монтаж считывателя. Установите считыватель AT-PR702EM GR на дверной коробке на высоте 130-150 см от пола для удобства использования.
Установка кнопки выхода. Закрепите кнопку AT-H805A на внутренней стороне двери на удобной высоте (обычно 130-150 см).
Электрические соединения. Проложите кабели от источника питания к замку, считывателю и кнопке выхода. Соблюдайте полярность подключения. Используйте кабель сечением не менее 0,75 мм² для питания замка.
Программирование системы. Внесите карты пользователей AT-ID02-EM в память контроллера согласно инструкции к считывателю.
Тестирование системы. Проверьте работоспособность всех компонентов: считывание карт, открывание замка, функционирование кнопки выхода.
Финальная настройка. Отрегулируйте время задержки открытия замка и другие параметры системы для оптимальной работы.
