Описание
Профессиональный готовый комплект для организации системы контроля и управления доступом (СКУД) жилых объектов, включающий все необходимые компоненты для эффективной защиты помещения. Это универсальное решение объединяет электромеханический замок, автономный контроллер, считыватель для уличной установки, кнопку выхода с подсветкой и комплект бесконтактных брелоков. Все элементы тщательно подобраны и протестированы на совместимость, что гарантирует бесперебойную работу всей системы. Комплект СКУД №7 дом лайт представляет собой оптимальный выбор для быстрого развертывания надежной системы контроля доступа в жилых помещениях.

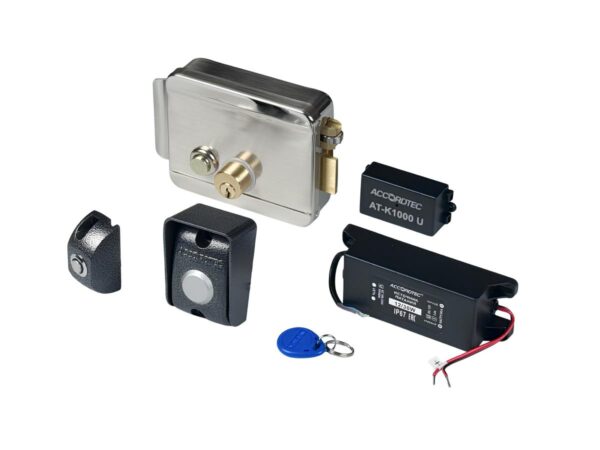

СОСТАВ КОМПЛЕКТА
1. AT-EL101WN – Электромеханический замок
Универсальный накладной электромеханический замок нормально-закрытого типа из никелированной стали с усилием удержания 100 кг, встроенной кнопкой выхода и возможностью блокировки ключом.
2. AT-K1000 U Box – Автономный контроллер
Компактный автономный контроллер СКУД с памятью на 1216 ключей, поддержкой протоколов Touch Memory и Wiegand 26, максимальным коммутируемым током 4 А и звуковой/световой индикацией.
3. AT-PR600EM GR – Считыватель для уличной установки
Металлический накладной считыватель EM-Marine для уличной установки, степенью защиты IP68, рабочим диапазоном температур от -20 до +55 °C и дальностью считывания до 5-6 см.
4. AT-HSB1 LED Gray – Кнопка выхода с подсветкой
Металлическая накладная кнопка для беспрепятственного выхода с LED подсветкой, контактами НО/НЗ и способностью коммутировать напряжение до 36 В при токе 3 А.
5. AT-ID03-EM – Бесконтактные брелоки EM-Marine (10 штук)
Компактные пластиковые брелоки формата EM-Marine с кольцом, индивидуальными номерами и совместимостью со всеми считывателями стандарта EM4100.
6. AT-12/30W – Источник стабилизированного питания
Надежный источник питания с выходным напряжением 12,6 В и номинальным током 3 А, оснащенный влагозащитным корпусом IP67 и защитой от короткого замыкания.
ОБЛАСТЬ ПРИМЕНЕНИЯ
Комплект СКУД №7 дом лайт является универсальным решением, эффективно применяемым в:
Жилых комплексах и многоквартирных домах.
Частных жилых домах и коттеджах.
Общежитиях и студенческих резиденциях.
Малых офисных помещениях.
Управляющих компаниях.
Небольших торговых точках.
Амбулаториях и клиниках.
Бухгалтериях и кассовых помещениях.
Муниципальных учреждениях.
Приватных парковках и гаражах.
ПРИНЦИП РАБОТЫ КОМПЛЕКТА
Система работает следующим образом:
Идентификация пользователя. Пользователь подносит брелок AT-ID03-EM к считывателю AT-PR600EM GR.
Обработка данных. Встроенный контроллер считывателя обрабатывает информацию с брелока и передает её на автономный контроллер AT-K1000 U Box.
Проверка доступа. Контроллер проверяет данные в своей базе памяти (1216 ключей) и принимает решение об открывании замка.
Открывание замка. При положительной идентификации на электромеханический замок AT-EL101WN подается электрический импульс 12 В, который разблокирует механизм.
Прохождение через дверь. Пользователь открывает дверь при помощи ключа снаружи или нажатием встроенной кнопки изнутри и проходит в помещение.
Выход. При выходе пользователь нажимает кнопку AT-HSB1 LED Gray с подсветкой или встроенную кнопку на замке, которая открывает замок и обеспечивает беспрепятственный выход.
Автоматическое закрытие замка. После закрытия двери замок автоматически запирается благодаря нормально-закрытому механизму с роликом взвода пружины.
Все компоненты системы питаются от источника AT-12/30W, который обеспечивает стабильное напряжение 12,6 В для надежной работы оборудования.
РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ
Подготовка к монтажу. Перед началом работ проверьте наличие всех компонентов комплекта и подготовьте необходимый инструмент.
Выбор места установки. Определите оптимальное расположение всех компонентов системы с учетом удобства использования и требований безопасности.
Монтаж источника питания. Установите блок питания AT-12/30W в защищенном от влаги месте, вблизи источника электропитания 220 В.
Установка электромеханического замка. Закрепите замок AT-EL101WN накладным способом на дверь согласно инструкции производителя. Замок универсален и подходит для дверей с любым направлением открывания.
Монтаж контроллера. Установите автономный контроллер AT-K1000 U Box во внутреннем помещении на высоте 130-150 см от пола.
Установка считывателя. Закрепите считыватель AT-PR600EM GR на дверной коробке снаружи помещения на высоте 100-120 см от пола для удобства использования и защиты от погодных условий.
Установка кнопки выхода. Закрепите кнопку AT-HSB1 LED Gray на внутренней стороне двери на удобной высоте (обычно 130-150 см).
Электрические соединения. Проложите кабели от источника питания к замку, контроллеру и кнопке выхода. Соблюдайте полярность подключения. Учитывайте импульсный ток замка 3,5 А.
Программирование системы. Введите брелоки AT-ID03-EM в память контроллера согласно инструкции, используя протокол Touch Memory или Wiegand 26.
Тестирование системы. Проверьте работоспособность всех компонентов: считывание брелоков, открывание замка ключом и электрическим импульсом, функционирование встроенной и внешней кнопок выхода.
Финальная настройка. Отрегулируйте время задержки открытия замка, настройте блокировку кнопки выхода ключом при необходимости и другие параметры системы для оптимальной работы.
