Описание
Особенности:
Удлинение линии PoE+Ethernet для одного устройства
Выбор дальности удлинения 100 или 200 метров с помощью переключателя
Поддержка питания устройств High PoE

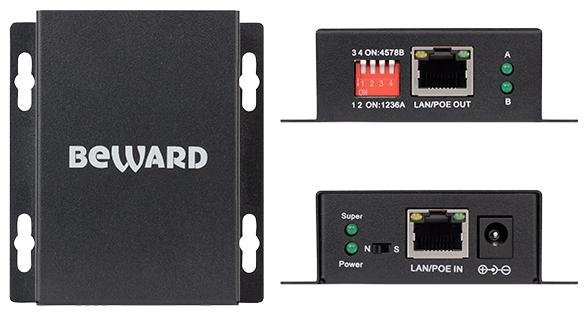

Компактный корпус с возможностью настенного крепления
Назначение
High PoE репитер STE-01HP является универсальным способом удлинить линию PoE + Ethernet. Устройство выполнено в металлическом корпусе с возможностью настенного монтажа.
Режим увеличенной передачи 10 Мбит/с

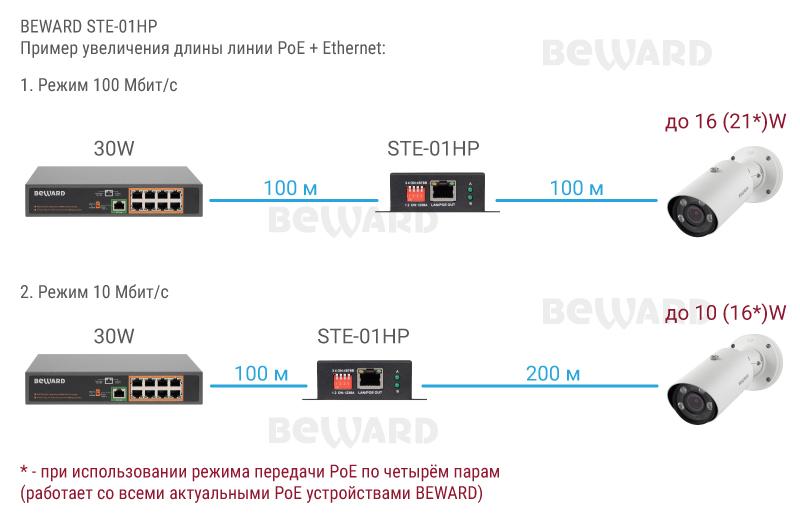

В нормальном режиме работы “N” STE-01HP работает на скорости 100 Мбит/с и удлиняет линию PoE на 100 метров (итого 200 метров). При использовании режима “S” устройство переключает скорость порта в 10 Мбит/с, тем самым позволяя увеличить максимальное расстояние передачи данных по Ethernet. В этом режиме репитер удлиняет линию на 200 метров, а общая длина линии от коммутатора получится 300 метров.
Максимальная мощность и режим передачи PoE по четырём парам
Устройство поддерживает питание камер и других устройств с энергопотреблением до 16 Ватт на линии 200 метров или до 10 Ватт на линии 300 метров по стандартным протоколам PoE 802.3 af/at, где для передачи питания используются 4 жилы витой пары. Если этого мало, с помощью четырёхпозиционного DIP-переключается можно активировать метод передачи PoE по восьми жилам (PoE af/at метод A + B). Таким образом репитер позволит запитать устройства с энергопотреблением по PoE до 21 Ватта на линии 200 метров или до 16 Ватт на линии 300 метров. Данный режим поддерживается всеми актуальными камерами и другими PoE устройствами BEWARD.
Возможность использования в качестве PoE инжектора
STE-01HP оснащен входом для подключения внешнего источника питания DC 48V (приобретается отдельно) со стандартным разъёмом DC jack 2.1×5.5 мм. При подключении к репитеру внешнего источника питания его можно использовать как классический PoE инжектор. В таком случае STE-01HP подключается к коммутатору без поддержки PoE и добавляет питание PoE в линию Ethernet для выходного порта. Таким образом можно запитать мощную PoE камеру даже без PoE коммутатора.
