Типовые схемы включения IP-видеонаблюдения
Собрались IP-камеры установить? Это правильно! Ниже приведенные визуальные схемы используй, и если правильно подключил и настроил, всё заработает!
Схематично решили изобразить, как в быту у профессионалов происходит подключение камер видеонаблюдения по IP-технологии. Здесь будет СХЕМАТИЧЕСКИ представлено, в каком порядке и куда что подключать. А вот, как настроить, как обжать правильно кабель витая пара, здесь не будет описано. Но, несколько типовых рабочих схем будет предложено, и благодаря этим схемам, сможете выбрать нужный вариант и заказать в интернете оборудование.
Но, если не хотите заморачиваться с изучение этих тонкостей, закажите установку видеонаблюдения в Туле от нашей фирмы, и нет проблем!
1. IP-камера с картой памяти
Это вообще самая простая схема включения и запуска IP-камеры. Прикрутил камеру, воткнул кабелем в роутер, блоком питания в розетку, вставил карту памяти в корпус камеры, настроил и пользуешься. Но, это вкратце. Кабели желательно протянуть аккуратно, карту памяти выбрать хорошую и с максимальным объемом, но и камеру подобрать, чтоб карту памяти было куда вставить. Если камеры с Wi-Fi, тогда даже кабель к роутеру тянуть не нужно. Единственное, чтобы роутер недалеко стоял, а то потери пакетов будут.
Схема подключения IP-камеры с картой памяти по проводу или по WiFi

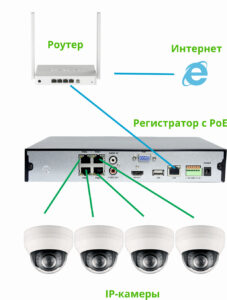

2. IP-регистратор со встроенным PoE-коммутатором
Второй по простоте вариант. Регистратор патч-кордом в роутер, камеры кабелем в регистратор и всё. Встроенные PoE коммутаторы удобны тем, что пользователю не нужно думать, как коммутатор этот подключать. Регистратор еще и сам настроит камеру, присвоит ей IP-адрес, вам останется только остальные настройки в регистраторе сделать. Время выставить, детекцию движения и прочее. Только надо помнить, что из локальной сети на веб-интерфейс камеры тогда не зайти. У встроенного коммутатора своя подсеть, она из вашей подсети доступна не будет. Но, в бытовых условиях это не создаст особых проблем, а профессионалы и сами разберутся.
Схема подключения IP-камер с регистратором со встроенным PoE-коммутатором

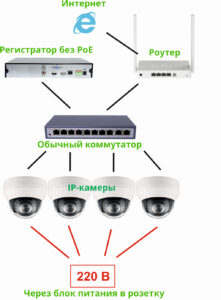

3. IP-регистратор с обычным коммутатором и отдельным источником питания для видеокамер
Это вообще самый сложный вариант, но зато экономный. Смысл этого варианта подключения в том, что используется самый дешевый коммутатор, простой регистратор с одним LAN-разъемом, блоки питания на 12 вольт для камер (один или несколько, тут по мощности камер нужно подбирать). Схема такая: регистратор в коммутатор, из коммутатора патч-корд в роутер, от каждой камеры кабель в коммутатор, питание 12 вольт на каждую камеру от источника питания. Подать напряжение можно по свободным жилам витой пары или отдельным кабелем, например ШВВП 2х0,75. Преимущества в том, что можно максимально дешевую систему собрать. Самые дешевые камеры без PoE, коммутатор самый простой, даже старый. Блоки питания иногда с камерами в комплекте идут, даже тратится не придется отдельно на них. Другая сторона медали – дешевое никогда не бывает качественным, проблем не оберетесь с такой системой. Через год блоки питания начнут выходить из строя, коммутатор перегреваться и терять пакеты, смысл от видеонаблюдения будет минимальный. Но, такая схема есть, используется, и поэтому, она тут.
Схема подключения IP-камер с обычным коммутатором

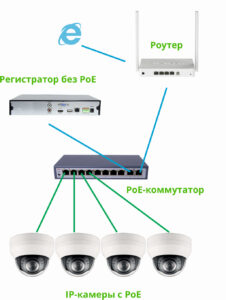

4. IP-регистратор, PoE коммутатор, IP-камеры
Самый часто используемый вариант подключения. Обычно берется надежное оборудование и работает годами без сбоев. Хороший, надежный, функциональный регистратор, PoE-коммутатор с запасом мощности от хорошего производителя, качественные IP-камеры с хорошей съемкой. Регистратор включают в UP-Link коммутатора, во второй UP-Link роутер. Камеры в PoE-порты коммутатора. Все просто, надежно, очень функционально и удобно в диагностике. К каждой камере есть доступ из внешней сети (при построении больших систем это очень полезно). Подключается, работает, расширяется при необходимости без проблем, радуем установщиков и пользователей. Главное – это на комплектующих не экономить.
Самая надёжная схема подключения IP-камер

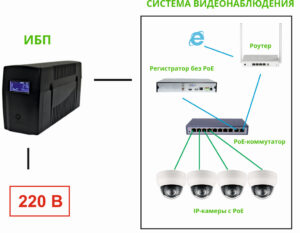

5. ИБП для защиты от скачков напряжения
ИБП не бывает лишним в системе видеонаблюдения. Иногда он стоит гораздо меньше, чем стоимость камер, коммутаторов и монтажных работ. А польза от него огромная. Поэтому, последняя схема – это добавление источника бесперебойного питания между вашей розеткой 220 вольт и подключаемым оборудованием. Используйте бесперебойники и не придется раньше времени ремонтировать систему.
Самая надёжная схема подключения IP-камер
