Ремонт видеонаблюдения. Замена неисправной уличной камеры на новую

Уличная видеокамера и распаяная коробка с разъемами

Видеонаблюдение — это система безопасности, набор электронного оборудования, которое со временем может выйти из строя и потребовать вмешательства специалистов.

Сервисный выезд

Нашими инженерами было проведено обслуживание системы видеонаблюдения в Тульской области. Мы получили заявку с одного из объектов на устранение неисправности. После выезда и проведения диагностики аналоговой системы видеонаблюдения было выявлено шесть неисправных видеокамер.

Диагностика неисправности видеонаблюдения

Всего на объекте установлено 16 видеокамер, которые разнесены на большой территории и, соответственно, имеют разные точки подачи электропитания. При более детальном анализе стало ясно, что вышли из строя видеокамеры, которые были смонтированы на металлическом основании зданий и сооружений или имели с этими камерами одну цепь питания.

Сгоревшая видеокамера

На плате видеокамеры видны сгоревшие элементы. Такое повреждение характерно при воздействии большого напряжения

Причину найти оказалось не сложно

Оказывается, незадолго до выхода видеокамер из строя, на данном объекте была проблема с перетершимся о металлическое здание (ангар из профлиста) кабелем переменного напряжения 220 вольт. Стало ясно, что 220 вольт прошли по металлическому основанию сооружения, далее через корпус уличных видеокамер попало в общую цепь питания 12 вольт и вывело из строя электрические платы шести видеокамер.

Кабель с поврежденной изоляцией

Перетерся кабель и электричество попало на камеры видеонаблюдения

Почему это произошло?

Данной проблемы можно было бы избежать, если бы видеокамеры не были смонтированы на металле. Даже если нет другого варианта монтажа и камеры надо ставить именно на это место, то их необходимо изолировать от металлического основания. Зачем это делать — читайте в нашей статье.

Восстановление

Вернемся к объекту. Камеры сгорели и требуют замены. Были закуплены новые видеокамеры и установлены на прежние места с изоляцией от металла. Для этого использовались специальные распаячные коробки. Ниже представляем фото проделанной работы.

Как видно на фото, сгоревшая уличная видеокамера была смонтирована напрямую на металлический профлист. Наша задача ее снять и установить новую.

Грязная уличная видеокамера на металле

Старая видеокамера, установленная на металлическую поверхность

Уличная видеокамера Tantos на металле

Сгоревшая камера видеонаблюдения фирмы Tantos

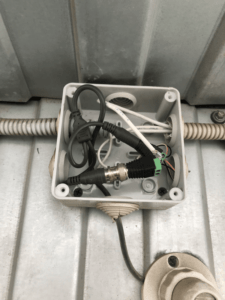

Открываем распаячную коробку и видим разъемы подключения. Влага на них не попадала и разъемы находятся в хорошем состоянии.

Уличная видеокамера и распаяная коробка с разъемами

Открываем распаячную коробку, чтобы отключить разъём

Распаячная коробка для уличной камеры наблюдения

Осматриваем соединения — всё в порядке

Подготовка

Берем распаячную коробку Atis SP-Box-130 и подготавливаем к установке. Ее преимущества — это низкая цена, хороший материал пластика, возможность надежно закрепить видеокамеру и отличный внешний вид. Уличная видеокамера на данной коробке смотрится достаточно аккуратно.
Новая видеокамера фирмы Dahua. Отличная картинка и высокое качество изделия.

Уличная видеокамера и монтажная коробка

Подготовка новой видеокамеры к монтажу

Прикручиваем саморезами видеокамеру к распаячной коробке.

Уличная видеокамера наблюдения на распаячной коробке

Видекамера закреплена на распаячную коробку

Уличная видеокамера наблюдения на распаячной коробке

Распаячная коробка ATIS поможет изолировать камеру от металлического основания

Монтаж новой камеры

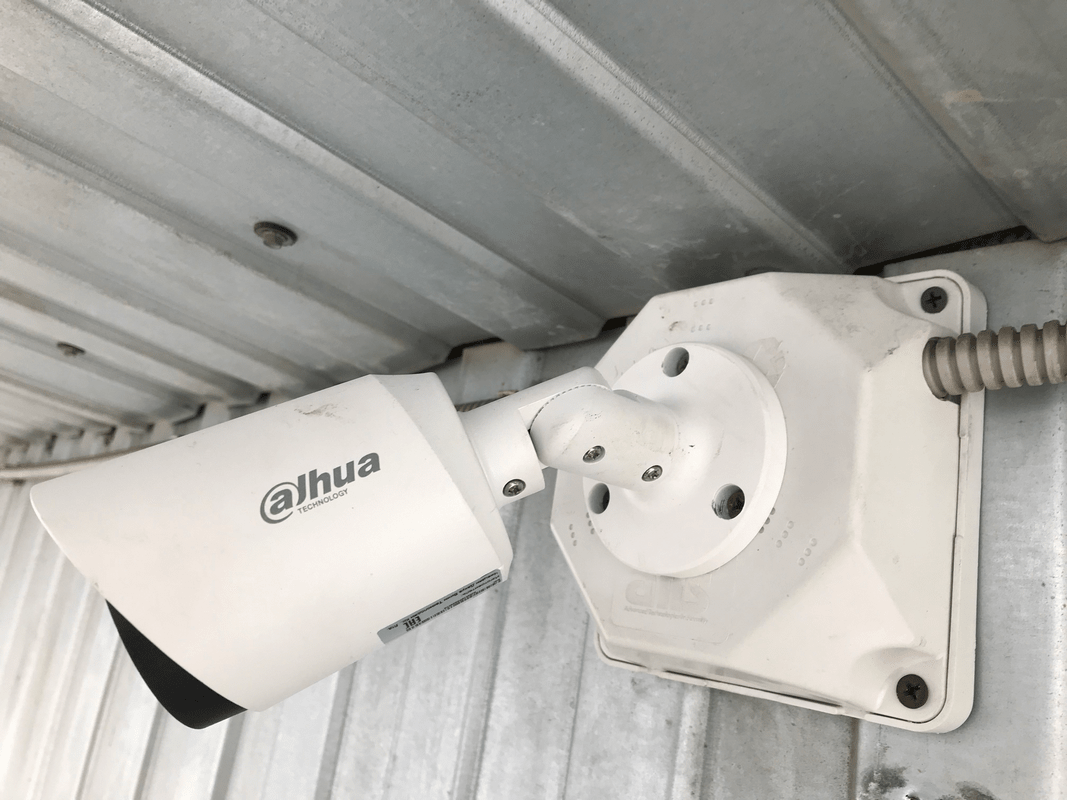

Устанавливаем видеокамеру на место. Прикручиваем пластиковую коробку к металлу.

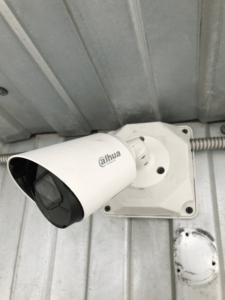

Уличная видеокамера наблюдения на распаячной коробке

Прикручиваем видеокамеру распаячную коробку с видеокамерой к металлу

Уличная видеокамера наблюдения на распаячной коробке

Выглядит достойно, а самое главное — проблема не повторится

Таким образом мы изолировали видеокамеры от металла. Теперь попадание элекричества на корпус здания для системы видеонаблюдения не страшны. Это страшно для людей. А если бы в момент воздействия тока на здание бы облокотился человек?
